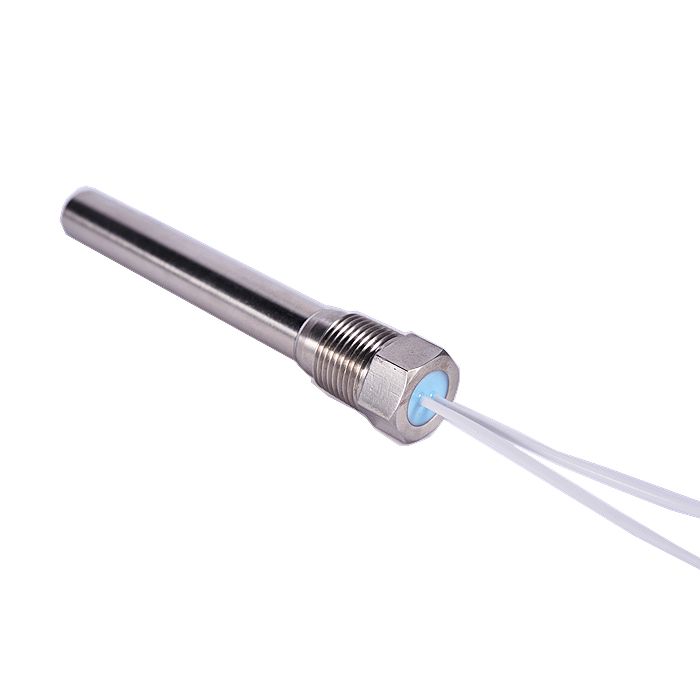

SQ加热管

SQ加热管体积小、高功率、热量均匀、热效率高,绝缘安全、导线接口耐折断、定制高难加热棒
订购热线:15999576889
  • 产品详细



SQ加热管产品概述

       SQ加热管是一种高效、耐用的加热元件,广泛应用于各种工业加热场景。其设计灵活,可根据客户需求定制尺寸、电压、功率等参数,确保满足不同应用场景的需求。以下是SQ加热管的详细规格和特点:


一、加热管规格参数

1. 尺寸要求

  • 直径D(mm)

    • 微型直径:2、3、4、5.9mm

    • 常规直径:6、7、8、9、10、11、12、...30.9mm,最大直径可达100mm

    • 英制直径:1/4、3/8、1/2、5/8、3/4、1...2英寸

  • 长度L(mm):20--2000mm,具体长度可按客户要求定制。

2. 电压

  • 支持多种电压:460V、380V、240V、220V、110V、36V、24V、12V等,具体电压可按客户需求定制。

3. 功率

  • 功率密度(表面负荷):2.5-50W/c㎡,确保高效加热和长寿命。

4. 出线方式

  • 标准出线、内直出线、直角出线、法兰、定位环、螺纹配件、不锈钢编织网、不锈钢软管等多种出线方式可选。

5. 内置温度测温线

  • 可内置K/J型热电偶,传感线长度可定制,便于温度监控和控制。

6. 表面耐温

  • 表面耐温高达800℃,适用于高温环境。

  • 分区加热设计,有效解决模具温度不均匀问题。

7. 品质标准

  • 直径公差:+0 -0.05mm

  • 长度公差:±2mm

  • 功率公差:+5% -10%

  • 耐压值:1800V/S

  • 绝缘值:﹥103MΩ(在真空包装3个月内)

  • 平展度:≤3‰(1米长的单头加热管置于水平面)


二、SQ加热管材质及内部结构说明

1. 材质

  • 外壳材料:不锈钢(可根据需求选择其他材质)

  • 发热丝:镍铬合金丝(具有高耐温性和稳定性)

  • 填充材料:高纯度氧化镁粉(具有良好的绝缘性和导热性)

2. 内部结构

  • 发热丝(镍铬合金丝)缠绕在氧化镁棒表面。

  • 发热丝与不锈钢外壳内壁之间填充高纯度氧化镁粉,经过设备压缩紧密固化,形成整体结构。

  • 这种结构确保了加热管的高效导热性、绝缘性和机械强度。


三、产品优势

  1. 定制化设计:根据客户需求定制尺寸、电压、功率等参数,满足不同应用场景。

  2. 高效加热:功率密度高达50W/c㎡,确保快速升温。

  3. 长寿命:优质材料和精密制造工艺,延长使用寿命,减少停机维护时间。

  4. 高温耐受:表面耐温高达800℃,适用于高温环境。

  5. 温度均匀性:分区加热设计,解决模具温度不均匀问题。

  6. 安全可靠:高绝缘值和耐压值,确保使用安全。


四、应用领域

SQ加热管广泛应用于以下领域:

  • 塑料模具加热:解决模具温度不均匀问题,提高产品质量。

  • 工业加热设备:如烘箱、烤箱、热风炉等。

  • 医疗设备:如消毒设备、实验室加热设备等。

  • 食品加工:如烘焙设备、加热炉等。

  • 其他高温加热场景:如半导体制造、化工设备等。


五、技术支持与服务

  1. 定制服务:根据客户需求提供个性化设计,确保产品符合应用要求。

  2. 技术咨询:提供加热管选型、安装、使用等方面的技术支持。

  3. 售后服务:提供产品保修和技术支持,确保客户无后顾之忧。


六、SQ加热管材质及内部结构说明

       SQ加热管以其高效、耐用、灵活定制的特点,成为工业加热领域的理想选择。无论是高温环境还是精密加热需求,SQ加热管都能提供可靠的解决方案,帮助客户提高生产效率,减少维护成本。如需更多信息或定制服务,请联系我们的技术支持团队。

发热丝

NI80Cr20镍铬合金丝

绝缘材料

高纯度氧化镁粉

氧化镁棒

固定底座

不锈钢外壳

SS304/SS310S/SS316/Incoloy800

密封端

树脂(耐温250℃)

硅橡胶(耐温180℃

陶瓷胶(耐温800℃)

电源导线

特氟龙(耐温250℃)

硅胶玻璃纤维(耐温250℃)

高温玻璃纤维(耐温500℃)

陶瓷珠(耐温800℃)

电源导线保护

硅胶玻璃纤维套管

金属纺织软管

金属波纹软管


八、加热管使用注意事项

  1. 电压限制

    • 加热管的电压不得超过额定电压的10%,否则可能损坏设备或引发安全隐患。

  2. 模具孔径适配

    • 模具孔径的适配间隙应小于0.10mm(单边间隙小于0.05mm)。随着温度升高,间隙越减小,确保加热管与模具紧密配合,避免外露导致干烧。

  3. 长时间不用的存储

    • 若加热管长时间不使用,需确保包装袋完好。包装袋破损会导致加热管受潮,绝缘性能下降,影响使用安全。

  4. 正确使用方法

总结

  • 严格遵守电压限制,避免超压使用。

  • 确保模具孔径适配间隙符合要求,防止干烧。

  • 长时间不使用时,妥善保管,防止受潮。

  • 参考专业指南,正确使用加热管。
