加热棒内直出线设计技术说明



一、内直出线设计概述

     内直出线是加热棒的一种一体化电源连接方式，通过将电源线直接固定于加热棒内部实现永久性连接。这种设计在可靠性要求高的应用场景中具有显著优势。



二、核心设计特点

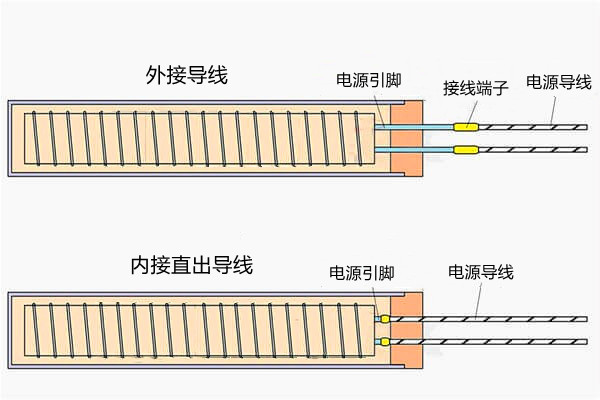

1. 结构特性

• 一体化封装：电源线与发热体内部直接连接

• 三重防护系统：

  1. 内部压接端子机械固定

  2. 高温密封胶灌注（耐温800℃以上）

  3. 外部热缩管/金属波纹管二次保护



2. 性能优势

特性	参数/说明
防水等级	IP68（沉浸式应用）
抗拉强度	≥50N（符合IEC 60335标准）
耐温范围	-40℃~250℃（硅胶线）/800℃（陶瓷纤维线）
接触电阻	<0.1Ω（1000小时老化测试后）



三、技术对比分析

1. 连接方式对比表

参数	内直出线	外接端子	可拆卸插头
接触电阻稳定性	★★★★★	★★★☆	★★☆☆
防水性能	★★★★★	★★☆☆	★★★☆
抗振动性	★★★★★	★★★☆	★★☆☆
成本效益	★★★☆☆	★★★★☆	★★★☆☆



2. 典型应用场景对比

• 内直出线首选场景：

  • 水下设备（鱼缸/泳池加热）

  • 高温工业环境（注塑机/挤出机）

  • 振动场合（车载加热系统）

• 其他方案适用场景：

  • 需要频繁更换的实验室设备

  • 功率可调的模块化系统



四、关键技术参数

1. 线材选择标准

绝缘材料	耐温等级
硅橡胶	200℃
特氟龙	250℃
陶瓷纤维	800℃



2. 密封工艺要求

• 灌封材料：

  • 有机硅胶（200℃以下）

  • 环氧树脂（300℃以下）

  • 陶瓷胶（800℃以下）
