解决模具温度均匀!

分享:
人气:6103 发表时间:2015-07-21

模具温度热量均匀



要解决模具(轴承)两端散热快导致的温度不均匀问题,可以通过以下方法优化加热系统:

1. 加热棒功率密度调整

  • 两端高功率密度:在加热棒的两端使用更高功率密度的发热丝,以补偿两端散热快的现象,使整体温度更均匀。

  • 中间低功率密度:中间部分散热较慢,使用较低功率密度的发热丝,避免过热。

2. 分区控制加热

  • 三段分区控制:将加热棒分为三段(左、中、右),每段独立控制温度。通过传感器实时监测各段温度,调整加热功率,确保模具整体温度均匀。

  • 独立温控系统:每段配备独立的温控器和传感器,实现精确的温度调节。

3. 优化加热棒设计

  • 非均匀缠绕发热丝:在加热棒内部,两端缠绕更多发热丝以提高功率密度,中间部分减少缠绕以降低功率密度。

  • 多段加热棒:使用多段独立加热棒,分别布置在模具的不同位置,独立控制每段的加热功率。

4. 增加保温层

  • 减少散热:在模具两端增加保温材料,减少热量散失,帮助维持温度均匀。

5. 实时监控与反馈

  • 温度传感器:在模具的关键位置安装温度传感器,实时监控温度分布。

  • 自动调节:根据传感器反馈,自动调整各段加热棒的功率,确保温度均匀。

6. 模拟与测试

  • 热仿真:通过热仿真软件模拟模具的温度分布,优化加热棒的功率密度和布置。

  • 实际测试:在实际生产中进行测试,验证优化效果并根据结果进一步调整。

总结:

通过调整加热棒的功率密度、分区控制、优化设计、增加保温层以及实时监控,可以有效解决模具温度不均匀的问题,确保模具及轴承的温度分布均匀。

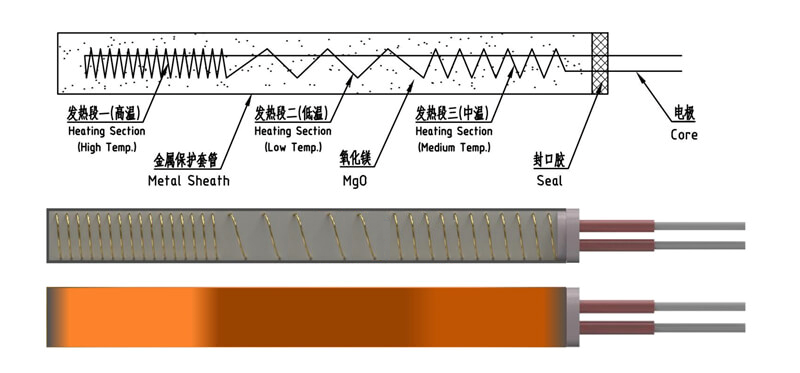

1、加热棒调节两端区功率大,中间区功率小,解决模具温度热量平衡。

1

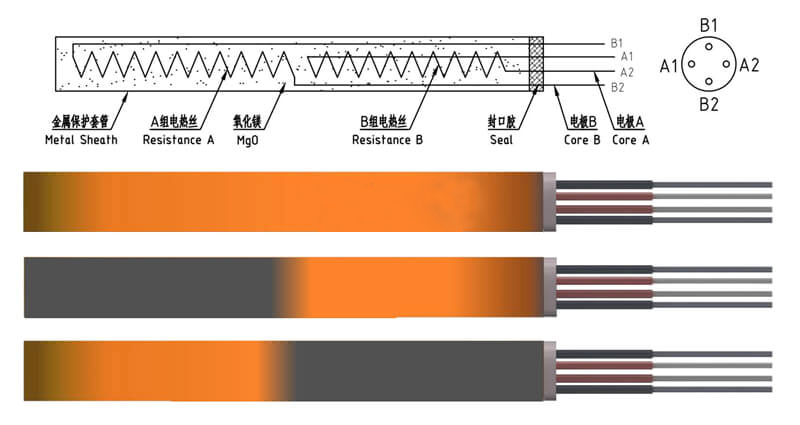

2、加热棒分开两段区独立控制温度,两段区四线,解决模具温度热量平衡。

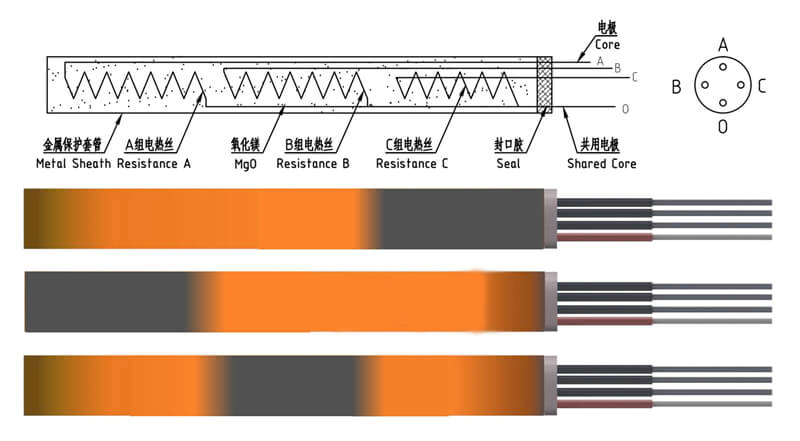

3、加热棒分开三段区独立控制温度,三段区四线,解决模具温度热量平衡。


1-23

微信图片_20201231110055_副本





                        模具轴承实测温度均匀,轴承的两端和中端温差在1℃

1716952701843

温度均匀3

温度均匀2

温度均匀1
