生产设备模具加热控制系统应用与说明

一、 系统概述

模具加热控制系统是现代工业生产（特别是塑料注塑、橡胶硫化、压铸、复合材料成型等工艺）中的关键温控单元。其核心使命是精确、稳定、高效地将模具加热并维持在工艺所需的最佳温度，从而确保产品成型质量、提高生产效率并保障设备安全。

本系统采用模块化设计，以温控制器为核心大脑，协同加热棒、温度传感器、温度开关等关键部件，构成一个闭环自动控制回路，实现对模具温度的精密管理。

二、 核心组件功能说明

1. 加热棒

• 角色： 系统的“热源”，能量执行器。

2. 温度传感器

• 角色： 系统的“眼睛”，反馈单元。

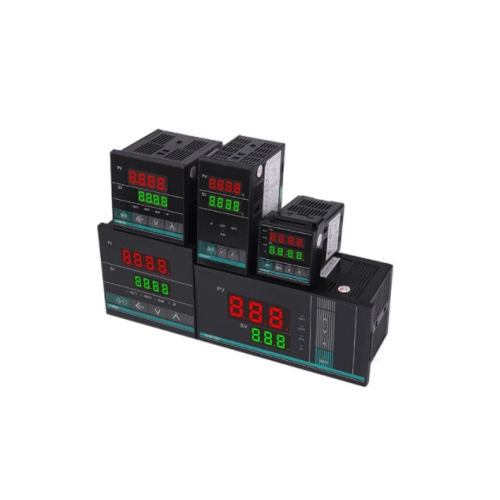

3. 温控制器

• 角色： 系统的“大脑”，指挥中心。

4. 温度开关

• 角色： 系统的“安全哨兵”，独立保护装置。

三、 系统工作原理与应用流程

1. 初始化设定： 操作员在温控制器上设定模具的目标工艺温度。

2. 启动与升温： 系统启动，温控制器输出信号，使加热棒开始全力加热。模具温度快速上升。

3. 监测与反馈： 温度传感器持续将实际温度（PV）反馈给温控制器。

4. 智能调节（PID控制）：

   • 当PV远低于SP时，控制器输出100%功率，全速加热。

   • 当PV接近SP时，控制器根据PID算法，自动减少输出功率，从“猛火”转为“文火”，以防止温度过冲。

   • 达到SP后，控制器动态微调输出，精确补偿模具向环境散失的热量，将温度波动控制在±1℃甚至更小范围内，实现恒温。

5. 安全监护： 在整个过程中，温度开关独立监测模具温度。一旦因任何故障导致温度失控，超越安全红线，立即切断电源。

6. 持续运行与结束： 系统在工艺周期内维持恒温。生产结束后，控制器可关闭输出，模具自然或强制冷却。

四、 选型与维护要点

• 选型匹配： 加热棒总功率需根据模具质量和升温时间计算；传感器与控温点位置需科学布局；控制器精度与功能需满足工艺要求。

• 安装质量： 加热棒、传感器与模具孔必须紧密配合，确保热传导效率与测温准确性。

• 定期维护：

  • 检查加热棒电阻及对地绝缘，防止漏电或失效。

  • 校准温度传感器与控制器，确保测量与控制基准准确。

  • 测试温度开关动作是否可靠。

  • 清理控制器通风口，防止过热。
