加热棒温度均匀解决方案

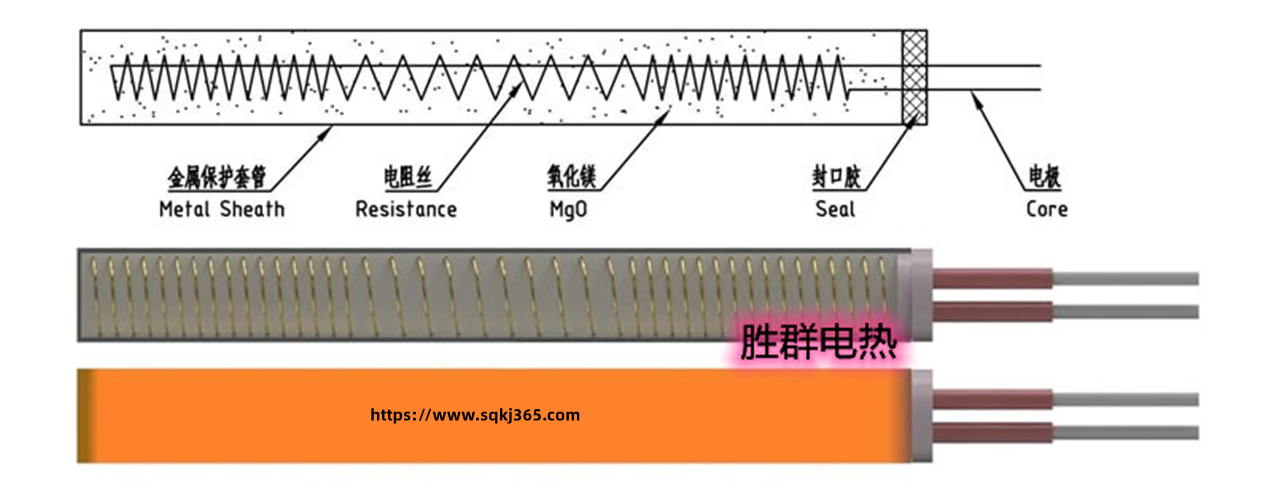

一、加热棒功率密度调整技术（图1）

• 两端高功率密度：在加热棒两端使用更高功率密度的发热丝（绕电阻丝越密功率越大），补偿散热快的现象

• 中间低功率密度：中间部分采用较低功率密度发热丝，避免过热

• 效果：实现模具温度热量平衡

​​​​​​​

                                               图1



二、分区控制加热系统

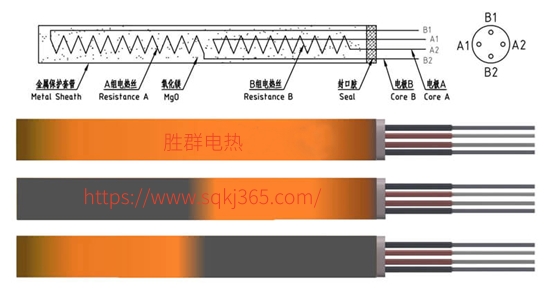

1. 两段分区控制加热棒（图2）

• 加热棒分为两段独立控制温度

• 两段区四线配置

• 解决模具温度热量平衡问题​​​​​​​

​​​​​​​

                                          图2

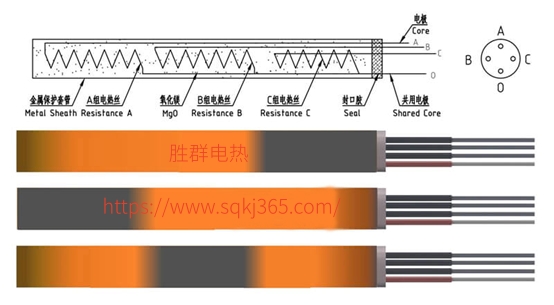

2. 三段分区控制加热棒（图3）

• 加热棒分为三段（左、中、右）独立控制

• 三段区四线配置

• 每段配备独立温控器和传感器

• 通过实时监测调整加热功率​​​​​​​

​​​​​​​

                                         图3



三、优化加热棒设计

• 非均匀缠绕发热丝：两端缠绕更多发热丝，中间减少缠绕

• 多段独立加热棒：不同位置布置独立加热棒，分别控制功率

• 增加保温层：模具两端增加保温材料，减少热量散失

四、智能监控系统

• 温度传感器：关键位置安装实时监控

• 自动调节：根据反馈自动调整各段功率

• 热仿真模拟：通过软件优化功率密度和布置

• 实际测试验证：确保解决方案有效性

五、实施效果

• 模具轴承实测温度均匀

• 提高生产质量和效率

• 轴承两端和中端温差控制在1℃以内（图4）

                                                                               图4

---

技术支持与服务
如在实施过程中遇到技术难题，欢迎联系胜群电热专业人员：

• 咨询热线：15999576889（微信同号）

• 官方网站：https://www.sqkj365.com/

• 电子邮箱：sales_365@126.com

我们将为您提供专业的技术支持和解决方案。
