加热棒接线方式全解析：串联、并联、星形与三角形接法



         加热棒（电热管）的接线方式直接决定了其实际输出功率、电流大小以及设备运行的安全性。许多工业与商用加热场景中，由于供电条件与加热棒额定电压不匹配，必须通过正确的接线方式来“适配”电源。本文将系统讲解加热棒串联、并联、星形与三角形接法的原理、计算公式及适用场景，帮助用户正确选型与安装。



一、加热棒的基本电气特性

在讨论接线方式之前，必须先明确加热棒的两个基本特性：

1. 电源线不分正负极。 加热棒属于纯电阻负载，交流电的正负半周对称，因此无论是单相还是三相，接线端子没有正负极之分，只有相线（火线）与中性线（零线）的区别。

2. 电阻值固定不变。 加热棒一旦制造完成，其电阻值（Ω）即为定值，由额定电压与额定功率决定：

R = V² / W

其中 V 为额定电压（V），W 为额定功率（W），R 为冷态电阻（Ω）。

这一公式是全部接线计算的基础。加热棒的实际输出功率随实际施加电压的变化而变化，遵循平方关系：

实际功率 = 实际电压² / 电阻值

这意味着，如果加热棒的实际工作电压低于额定电压，输出功率将大幅下降；反之则可能严重过载。-16



二、串联接法

定义： 加热棒首尾依次相连，电流只有一条通路。

电气特征：

• 流经每根加热棒的电流完全相同；

• 总电压等于各加热棒分电压之和；

• 总电阻等于各加热棒电阻之和。

适用场景： 串联接法在工业加热中极少单独使用，主要是因为串联分压会导致每根加热棒的实际功率远低于额定值。若一根损坏断路，整个回路全部停止工作。部分厂商明确建议加热器不应串联使用。串联通常仅见于低压直流加热场合或特殊的分压需求。-6



三、并联接法

定义： 加热棒的头端与头端相连、尾端与尾端相连，各组加热棒独立承受同一电源电压。

电气特征：

• 每根加热棒两端电压等于电源电压；

• 总电流等于各加热棒电流之和；

• 单根损坏不影响其他加热棒正常工作。

适用场景： 适用于单相电源（220V）下多根加热棒的组合。若电源电压与加热棒额定电压一致，并联是最直接、最可靠的方式。例如多根220V加热棒在220V单相电路中并联使用，总功率为各根功率之和。



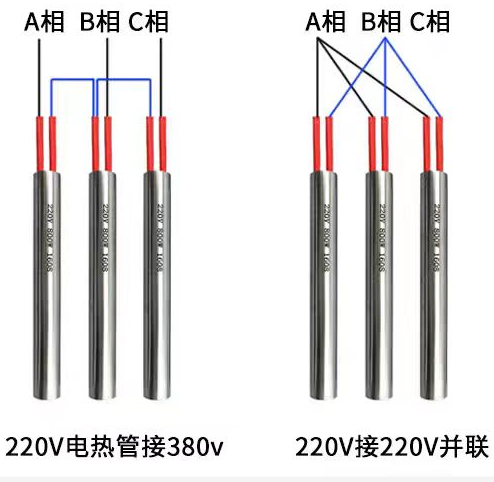

四、星形接法（Y形接法）

定义： 三根加热棒的各自一端（首端或尾端）连接在一起，形成一个公共中性点，另外三个端子分别接入三相电源的三根相线。-2-7

核心优势： 这是将220V加热棒接入380V三相电源的标准方案。

电压关系：

• 线电压（两相线之间）= 380V；

• 相电压（每根加热棒两端）= 线电压 / √3 ≈ 220V。-4

使用条件：

• 三根加热棒的额定电压为220V、功率应尽量一致；

• 中性点不需要接零线，三相平衡时中性点电位为零；

• 若三根加热棒功率不一致，中性点会漂移，导致部分加热棒过压或欠压，应接入零线以稳定中性点。-2

若一根损坏： 剩余两根变为串联关系，每根承受约190V电压，总功率大幅衰减。-7



五、三角形接法（△接法）

定义： 三根加热棒的首尾依次相连，形成一个闭合三角形，三个顶点分别接入三相电源的三根相线。-2-7

核心特征： 每根加热棒两端承受的是线电压380V，等于其额定电压。

电压关系：

• 相电压 = 线电压 = 380V；

• 线电流 = 相电流 × √3。-4

适用条件： 加热棒额定电压必须为380V。这是380V加热棒在三相电源下的标准满功率运行方式。

重要对比： 同样三根加热棒，三角形接法的总功率是星形接法的3倍（因为每根加热棒承受电压从220V变为380V，功率与电压平方成正比：380²/220² ≈ 3）。-2-11



六、选型速查表

电源条件	加热棒额定电压	推荐接法	每根实际电压
单相220V	220V	并联	220V
三相380V	220V	星形	220V
三相380V	380V	三角形	380V

关键原则： 加热棒的额定电压必须与实际承受的相电压匹配。220V加热棒接380V会严重过载甚至烧毁；380V加热棒接220V则功率大幅不足。



安全提示

1. 必须安装接地故障保护。 加热棒在浸入液体使用时，一旦绝缘损坏可能导致漏电。推荐使用剩余电流装置（RCD），瞬时跳闸电流建议设置为100mA，最大持续时间10ms。-1

2. 确保加热区域完全浸没。 干烧会迅速导致加热管过热损坏，甚至引发火灾。-1-6

3. 接线前断电确认。 所有接线操作必须在断电状态下进行，接线完成后由专业人员检查确认后方可通电。

4. 导体载流量留有余量。 电源导线的载流能力应超过加热棒额定电流的至少25%，并考虑环境温度修正。
