加热棒：管径D、长度L、功率W、电压V、接线方式、高温电源线长度，均可定做（提供应用技术支持）。
一、新定制加热棒：
1 尺寸要求：直径（mm）*长度（mm），
微型管径D：2、3、4、4.9mm
标准管径D：6、7、8、9、10、11、12、.....30.9mm，最大直径100mm
英制管径D：1/4、3/8、1/2、5/8、3/4、1....2英寸
长 度 L ：20--2000mm，具体长度按客户要求生产。
2 电压：460V、380V、240V、220V、110V、36V、24V、12V等等，具体电压可按客户要求生产。
3 功率：2.5-50W/c㎡功率密度(表面负荷)，w/cm2 = W功率 /D管径 × π3.14 × L管长。
4 出线方式：标准出线、内直出线、直角出线、法兰、定位环、螺纹配件、不锈钢编织网、不锈钢软管。
5 可内置温度测温线：K/J型热电偶，传感线长可定制。
6 加热棒表面耐温800℃，分区加热解决模具的温度不均匀问题。
7 品质标准：
直径公差:+0 -0.05mm; 长度公差: ±2mm； 功率公差:+5% -10%；
耐压值：1800V/S，绝缘值：﹥103MΩ（在真空包装3个月内）；
平展度：≤3‰ （1米长的单头加热管置于水平面）
二、加热棒组成：
加热棒由发热部镍铬合金丝（发热丝）缠绕在氧化镁棒表面，发热丝与不锈钢壳内壁中间填充氧化镁粉，再放入设备压缩紧密固化，内部结构形成整体。
|
发热丝 |
NI80Cr20镍铬合金丝 |
|
绝缘材料 |
高纯度氧化镁粉 |
|
氧化镁棒 |
|
|
固定底座 |
|
|
不锈钢外壳 |
SS304/SS310S/SS316/Incoloy800 |
|
密封端 |
树脂（耐温250℃） |
|
硅橡胶（耐温180℃ |
|
|
陶瓷胶（耐温800℃） |
|
|
电源导线 |
特氟龙（耐温250℃） |
|
硅胶玻璃纤维（耐温250℃） |
|
|
高温玻璃纤维（耐温500℃） |
|
|
陶瓷珠（耐温800℃） |
|
|
电源导线保护 |
硅胶玻璃纤维套管 |
|
金属纺织软管 |
|
|
金属波纹软管 |
三、应用注意：
1、加热棒使用电压不可超过额定电压10%；
2、模具孔径不得大于加热管直径0.10mm（单边间隙不于0.05mm)，温度越高间隙越小，与模具紧密配合严禁外露引起干烧；
3、加热棒库存，包装袋破损会易受潮。
四、模具中使用加热管

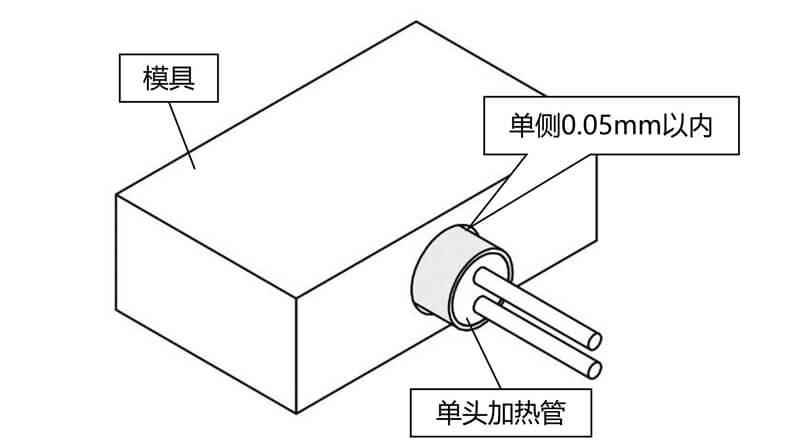

1、管径与模具孔径之间配合，管径太大电热管无法装入孔位，并且要考虑加热管热膨胀，太过于紧密为后期维修带来不便。所以模具孔与加热管间隙建议在单则0.05mm内，温度越高间隙要求紧密。间隙过大，导致加热管与模具接触不够，热量传导到模具效率低，导致升温时间延长，温控制时间响应速度变慢，并会影响加热管影响寿命。
2、输入电源的电压不能超过加热管额定电压±10%。
3、安装时模具孔无油污、异物残留、侵蚀化学，保持干燥清洁。
4、加热管安装时要求牢固，未固定的加热管在模具孔容易移动，导致加热棒区域暴露出空气引起干烧损坏，或者电源引线进入模具孔中高温损坏、漏电。（如下图固定。）
5、发热管的发热区域与模具的孔深度。孔深度不够，加热区暴露在外面引起干烧损坏加热管。孔过于深度，导致封口及电源导线陷入高温区损坏加热管。
6、加热管在使用过程中避免引线部位的折弯
加热管在高温中，引线部位折弯，容易造成折断、短路、漏电等问题。在加热过程中如果引线需折弯、反复弯曲，需要直角、内接等出线方式或者选用特别材质引线
7、加热棒长时间存放注意防潮，要求真空包装，干燥的储存环境。如果加热棒在高湿潮湿的环境中储存和使用，导致绝缘电阻下降。建议用低电压方式通电后使加热管内部湿气蒸发，或者用200度干燥箱进行烘干，使其加热管的绝缘性能逐渐恢复正常。
相关技术问题请联系胜群电热的技术人员，更加合理选用加热棒，延长使用寿命。
