半导体设备平台加热板温度均匀

问题描述

加热过程中，由于两端与外界环境的热交换面积相对较大、空气对流显著，导致两端热散失速率显著高于中间区域，形成明显的轴向温度梯度，进而影响轴承零件的热处理质量或成型精度。需通过系统性的热设计手段实现模具工作表面的温度均匀化。

1. 加热元件功率密度梯度设计

• 两端高功率密度补偿：在加热棒两端区域，采用更高单位长度功率密度（W/cm）的发热丝，以对抗边界散热损失，形成局部热通量补偿，抑制端部温降。

• 中间低功率密度：模具中部保温条件优于两端，因临近区域热辐射与对流较少，故应降低其加热强度，避免局部过热形成“驼峰”温度分布。

2. 分区独立温控系统

• 多区段控制策略：将模具长度方向划分为若干独立控温区（建议不少于3区：左、中、右）。每区配置独立PID温控器与热电偶（或PT100），实现闭环调节。

• 交叉耦合抑制：通过控制器参数整定与相邻区段功率限幅，减轻区段间热干扰，提高各区温度响应的独立性与稳定性。

3. 加热棒结构优化与非均匀排布

• 非均匀绕丝结构：定制加热棒内部发热丝螺距沿轴向变化——两端绕丝密度大（小螺距），中间绕丝密度小（大螺距），从而自然形成所需功率密度分布。

• 多棒分段布局：若模具轴向较长，可采用多根独立短加热棒沿轴向排列，每根对应一个温控区，便于灵活配置与维修。

• 棒间距与板厚匹配：根据加热平板的厚度与热扩散系数，优化加热棒孔径中心的间距（通常为棒径的3～5倍）以及棒端距模具端面的最小距离（应大于棒径的1.5倍），防止端部热短路或局部过热。

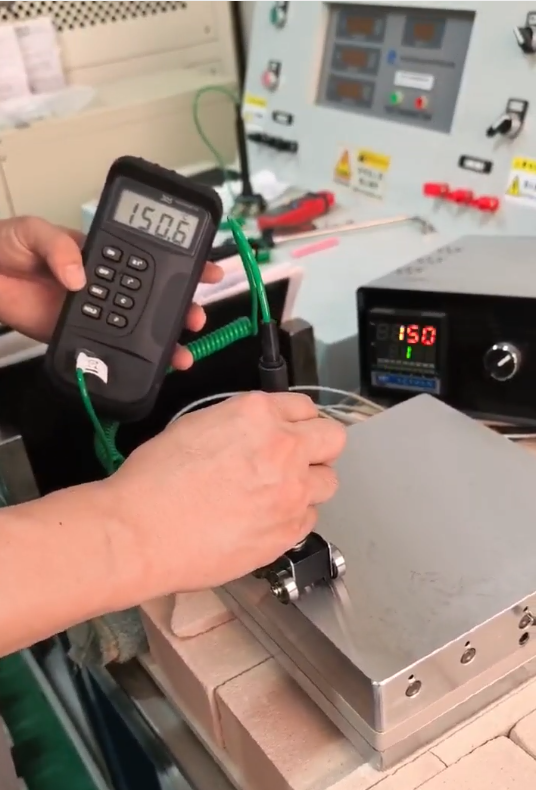

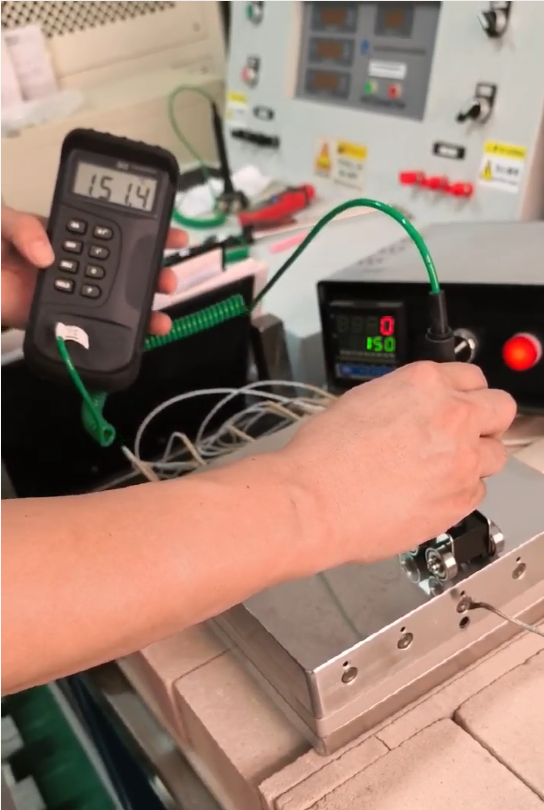

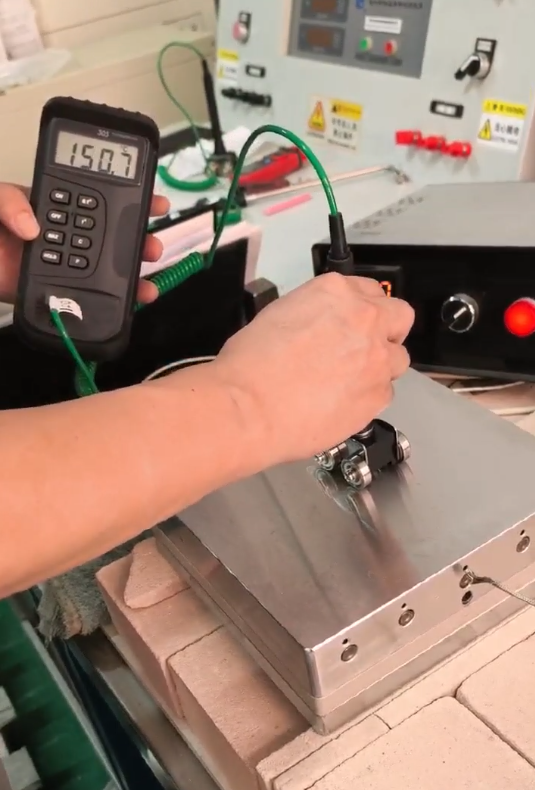

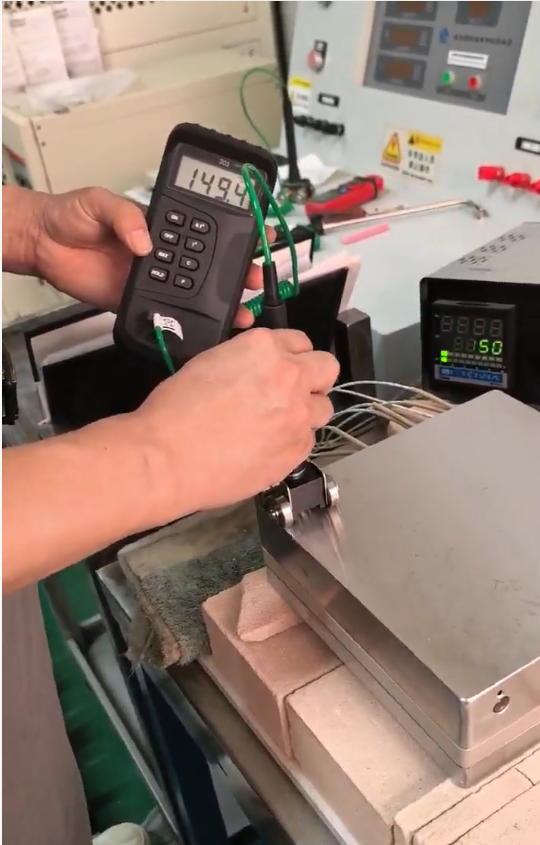

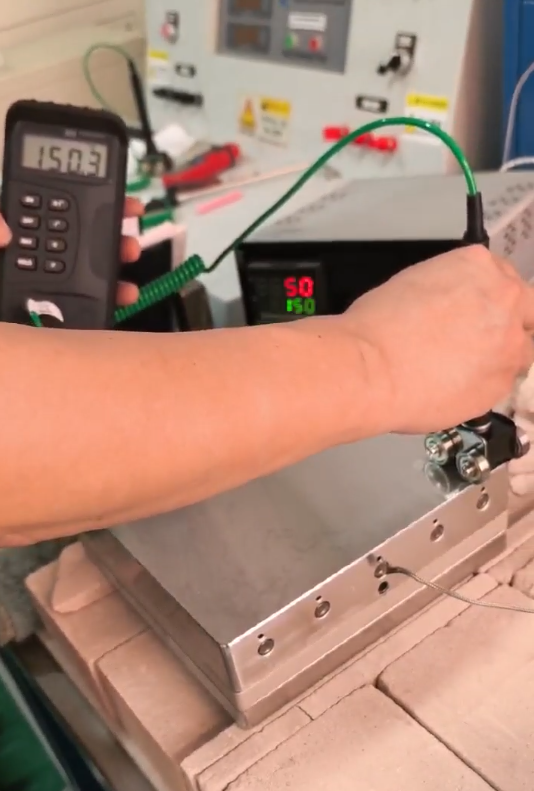

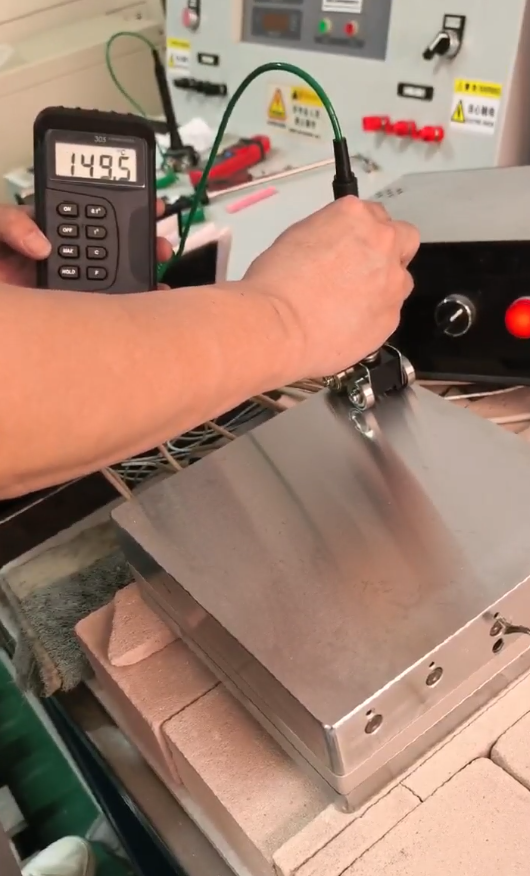

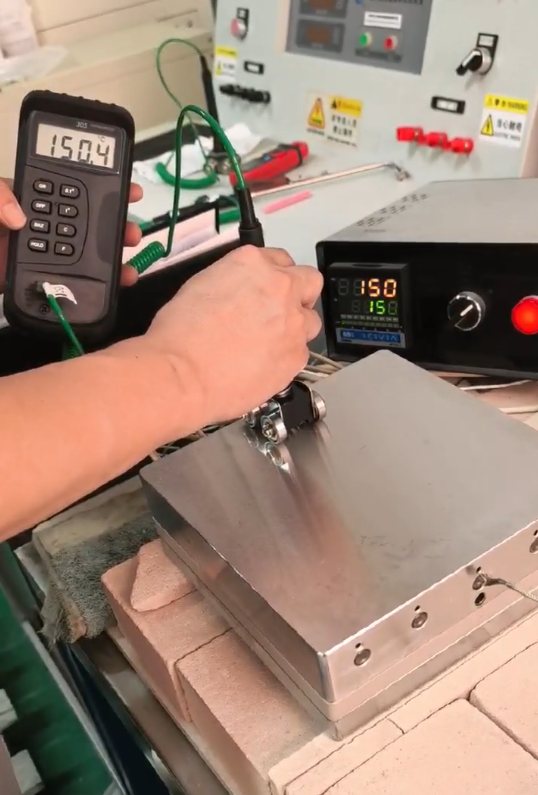

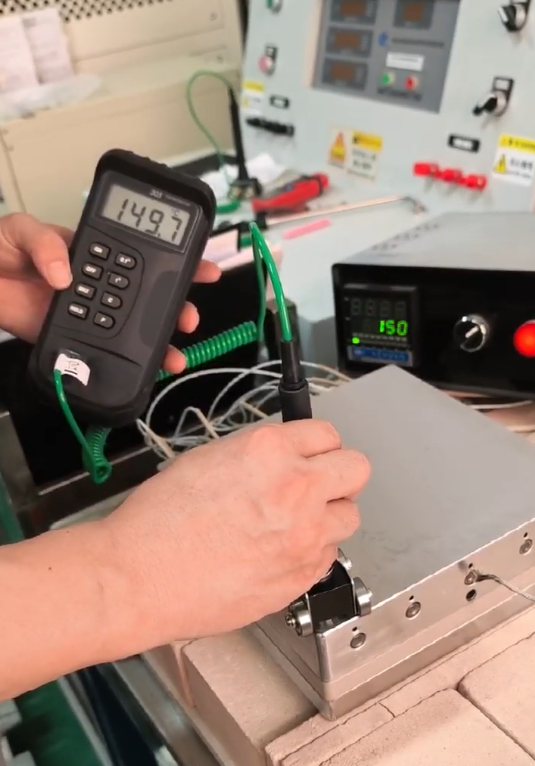

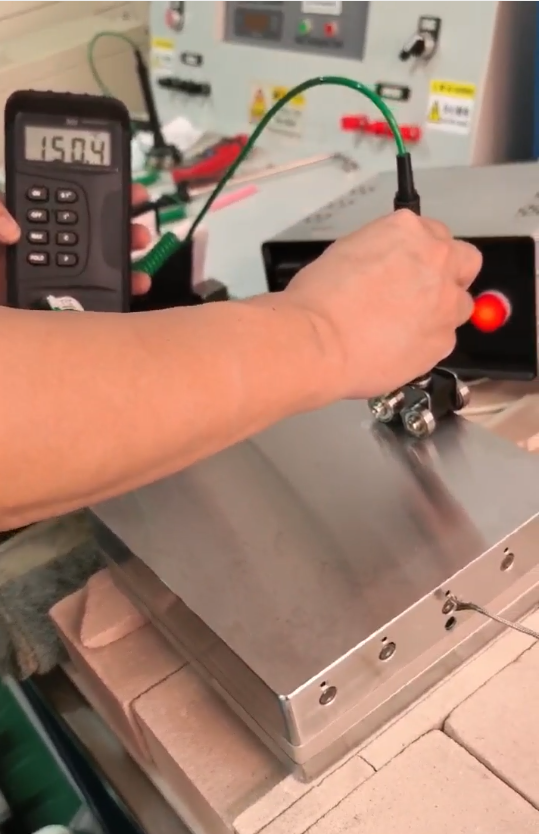

加热板实际测试案例：
